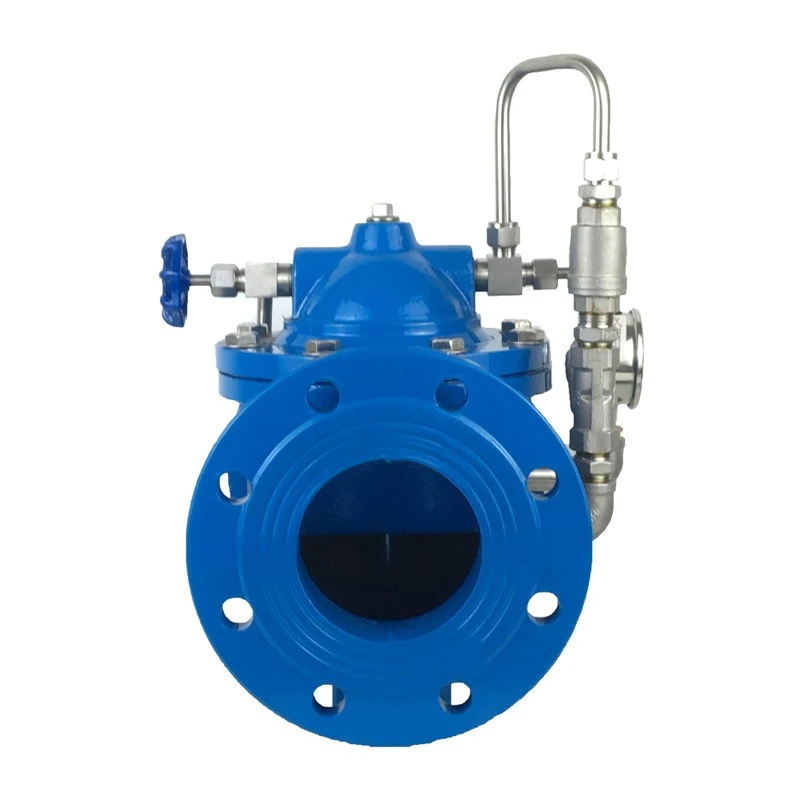

Ductive Iron -runkoon kalteva rautalevy 300x hitaasti sulkeutumisventtiili
Tuotteen esittely
Ductive-raudan korin muotoinen rautalevy 3 0 0x hidas sulkemisventtiili on suunniteltu eliminoimaan vesivasara ja estämään takaisinvirta ., joka sisältää all-kamalan raudan (GGG50/ASTM A536) -rakenne, jolla on hydraulinen hitaasti suljettu mekanismi, se saavuttaa kaksivaiheisen sulkemisen (Fast + Slow). Asemat, kunnallinen vesihuolto ja korkea virtausteollisuusjärjestelmät, se toimii 0 asteessa 80 asteeseen PN16/ANSI 150 -paineella, yhteensopiva DN 80- DN800 Pipelines . kanssa
Tuote edut
-
-Pitkäaikainen tiivisteen eheys: NBR-päällystetty levy kompensoi kulumisen, saavuttaen suuremman tai yhtä suuret kuin 8- Vuoden takavirran ehkäisy vesijärjestelmissä .
- Asennuksen joustavuus: yhteensopiva vaaka-/pystysuuntaisten suuntausten kanssa; laipat täyttävät GB/T 17241 -standardit .
- Kustannustehokkuus: mikään elektroniikka ei vähennä vikariskejä; Hydraulinen öljykammio vaatii nollan huoltoa .
Tuoteominaisuudet
Kaksinopeuksinen sulkeminen
70% fast closure followed by 30% slow closure (3-60s adjustable), reducing water hammer peaks by >50%.
01
Kaksinkertainen tiivistysjärjestelmä
Ductive -rautalevy NBR -päällysteellä varmistaa jäykän tiivistyksen eteenpäin suuntautuvan virtauksen alla ja joustava tiivistyminen takaisinvirtausta vastaan (ANSI -luokan IV vuoto) .
02
Iskunkestävyys
Ductile iron structure withstands ≥1.6MPa tensile strength and >100, 000 Vesivasaran syklit .
03
Omavoimainen toiminta
Hydraulinen mekanismi toimii yksinomaan väliainepaineessa, mikä vaatii ulkoista voimaa .
04
Kenttäpalvelu
Jaettu ruuvattu konepelli mahdollistaa tiivisteen vaihto- ja sulkemisajan säätämisen ilman putkilinjan purkamista .
05
|
DN (mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
|
L |
180 |
180 |
180 |
203 |
203 |
215 |
241 |
292 |
330 |
356 |
450 |
500 |
560 |
630 |
700 |
780 |
850 |
980 |
|
|
PN10 |
D |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
280 |
335 |
390 |
440 |
500 |
565 |
615 |
670 |
780 |
|
D1 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
350 |
400 |
460 |
515 |
565 |
620 |
725 |
|
|
PN16 |
D |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
280 |
335 |
405 |
460 |
520 |
580 |
640 |
705 |
840 |
|
D1 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
585 |
650 |
770 |
|
|
PN25 |
D |
105 |
110 |
135 |
145 |
160 |
180 |
195 |
230 |
270 |
300 |
360 |
425 |
485 |
550 |
610 |
660 |
730 |
840 |
|
D1 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
220 |
250 |
310 |
370 |
430 |
490 |
550 |
600 |
660 |
770 |
|
|
H |
172 |
172 |
172 |
265 |
265 |
310 |
350 |
460 |
520 |
570 |
695 |
780 |
905 |
1025 |
1080 |
1030 |
1135 |
1270 |
|
|
H1 |
106 |
106 |
106 |
210 |
210 |
215 |
245 |
305 |
365 |
415 |
510 |
560 |
658 |
696 |
735 |
610 |
665 |
725 |
|
Tekniset parametrit
|
Koko |
Dn 32- dn600 |
Dn 650- dn2000 |
|
Työpaine |
16 -barinen |
10BAR |
|
Kuori |
24BAR |
15 bar |
|
Tiiviste |
18bar |
11BAR |
|
Käyttölämpötila |
-45 aste ~ +150 aste |
|
|
Toimintaympäristö |
Liitäntälaite ja pilkkajärjestelmän kemiallinen prosessointi suolanpoistokasvit |
|
|
Ajomenetelmä |
Käsiohjaus matovaihde sähköinen pneumaattinen |
|
Toimeenpanovaatimukset
|
Suunnittelija |
EN 593, MSS SP67, API 609, BS 5155 |
|
Tarkastus |
API 598, ISO 5208, EN 12266 |
|
Päätystandardi |
ANSI B16.1 CL . 125 lb & b16.5 Cl . 150 lb |
|
AS 2129 Taulukko D&E |
|
|
BS 10 Taulukko D & E |
|
|
DIN 2501 (PN6, PN10, PN16) |
|
|
EN 1092 (PN6, PN10, PN16) |
|
|
ISO 2531 (PN6, PN10, PN16), 7005 (PN6, PN10, PN16) |
|
|
KS B / JIS B 1511/2210 (5K & 10K) |
|
|
MSS SP44 CL . 150 lb |
|
|
AWWA C207 |
|
|
SABS 1123 Taulukko 1000/3 ja taulukko 1600/3 |
|
|
Kasvotusten |
ISO 5752, EN 558, MSS SP67, API 609, DIN 3202 |
|
Ylin laippa |
ISO 5211 |
